Лист ПВЛ – что это и для чего нужен
Обзор на листы просечно-вытяжные

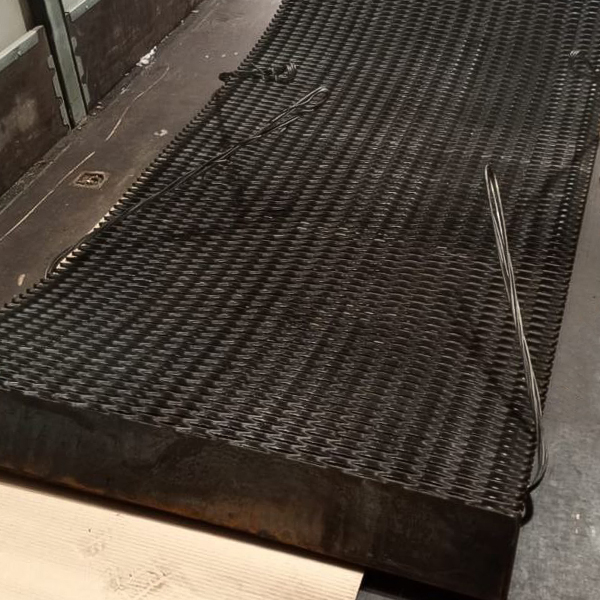

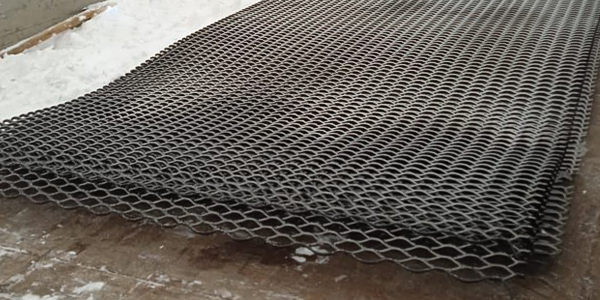

Выпускаемый в больших объёмах листовой прокат востребован во всех отраслях промышленности, хозяйственной и бытовой деятельности. Из толстого и тонкого горячекатаного проката изготавливается и просечно-вытяжной лист (ПВЛ). Для его производства используется в основном углеродистая сталь Ст3, но возможно применение и других марок сталей. Основные этапы процесса изготовления включают подготовку листовых заготовок требуемых размеров, просечку отверстий и растягивание листа. В итоге получается стальной лист с сетчато-ячеистой структурой.
Свойства просечно-вытяжного листового проката
В зависимости от предъявляемых требований прилагаются и разной интенсивности растягивающие нагрузки для получения необходимой формы и размеров ячеек листа. При этом они могут приобретать форму ромба или квадрата. Таблица отражает основные данные, характерные для сеточного проката. Выпускаются стальные листы под номерами. Например, номер 406 соответствует самому тонкому сетчатому листу, а 506 имеет средние размерные данные. Первая цифра указывает на размер толщины листовой заготовки, а две последующие цифры — на величину подачи. Длина выпускаемых ПВЛ составляет не более 6 м. Обязательным техническим контролем на листах не допускается наличие надрывов и трещин.
У качественных листов не должно быть превышения косой плоскости более 5 мм, а серповидности метровой длины — более 3 мм. Если обнаружены дефекты в виде разрывов или трещин, то возможным вариантом является вырезание дефектного участка. Подобного рода лист может поставляться в качестве неполномерного после согласования с покупателем.
Характеристики листа ПВЛ по ГОСТу 8706-78
| Параметр | Значение | ||
|---|---|---|---|
| Толщина заготовки, мм | 4 | 5 | 6 |
| Подача, мм | 6 | 6—10 | 6—10 |
| Шаг ячейки, мм | 90 | 110 | 125 |
| Толщина габаритная, мм | 12,7 | 13—20,5 | 13,4—20,8 |
| Величина вытяжки одного хода штамповки, мм | 10 | 12,5 | 15 |
| Ширина листа, мм | 500—900 | 500—1400 | 500—1400 |
| Нагрузка предельная на метровой длине (по центральной линии при защемлении концевых частей), кг | 260—470 | 280—2160 | 350—2880 |
| Масса 1 м2, кг | 15,7 | 16,4—24,7 | 17,3—26 |
| Нормативные документы | ТУ 36-26.11-5-89 (ГОСТ 8706-78) | ||
Преимущества стального ячеистого проката:
- высокая прочность;
- коррозионная устойчивость (если лист оцинкованный);
- способность к самоочищению от грязи и пыли и предотвращению их скопления на поверхности;
- хорошая пропускная способность воды, света и воздуха;
- уменьшение веса общей конструкции за счёт сетчатой структуры и малого собственного веса;
- износостойкость;
- отличные антифрикционные способности;
- большой интервал рабочих температур;
- отличная свариваемость и хорошие технологические показатели.
Применение сетчатых листов ПВЛ
Данный вид листового материала используется в разных сферах, но в первую очередь в строительстве. Толстые и прочные листы применяют в качестве полов в цехах, различных местах массового скопления людей. Особенно это важно у входов в помещение, куда (особенно в снежную, дождливую и ветреную погоду) заносится большое количество снега, грязи и пыли. Сетчатый пол лучше сохраняется в чистоте за счёт ухода влаги и различных загрязнений через ячейки листового настила.
Тонкая сетка применяется для упрочнения бетонируемого пола и при оштукатуривании стен. Листы ПВЛ используют для лестниц, для ступеней, ограждений, экранов для защиты станков, различного оборудования, сельскохозяйственных машин. Также они идут на изготовление вольеров и клеток для животных, для решёток вентиляционных, балконов, беседок.
Заказать лист ПВЛ по выгодной цене

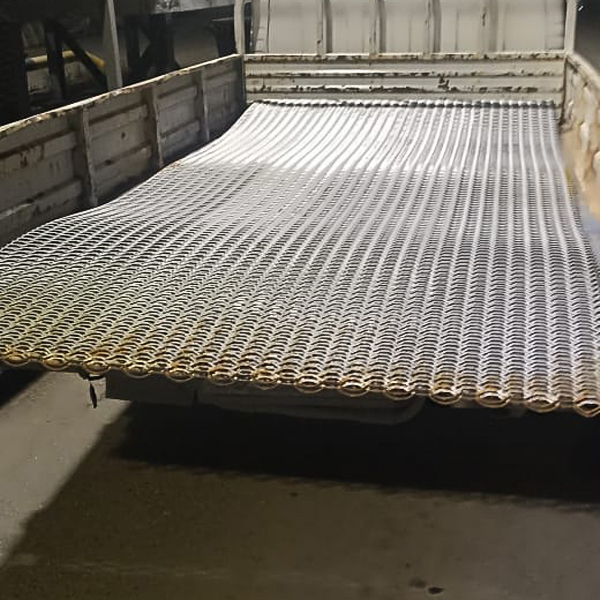

НПК ОборонМетХим реализует качественный листовой металлопрокат, в том числе и просечно-вытяжной лист из углеродистой стали. Невысокая цена, небольшой вес, высокое качество перфорированного проката позволяют выгодно купить ПВЛ и оформить доставку в любую точку Российской Федерации и страны СНГ. Каждый стальной ПВЛ проходит контроль качества, и в одну партию собираются проверенные листы одинаковой марки. Транспортируются они пачками весом не более 5 тонн. Всю необходимую информацию можно узнать по телефону +7 (485) 238-80-23 и электронной почте yar@oboronmet.ru.
